            當前位置:首頁 > 產品中心 > 電磁加熱控制板 > 380V15-25KW電磁加熱控制主板 > 15-25kW電磁加熱控制板

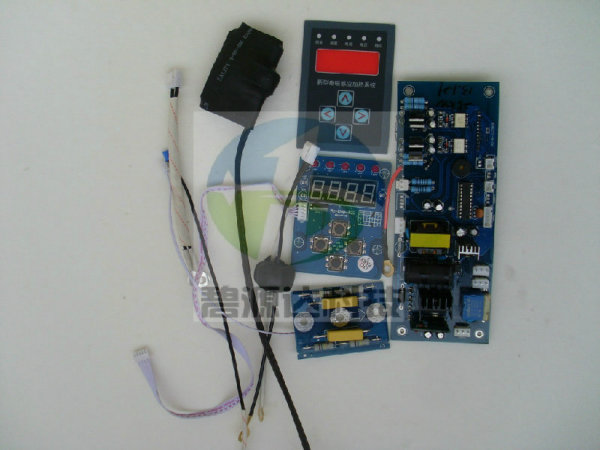

            • 名稱:15-25kW電磁加熱控制板

            • 分類:380V15-25KW電磁加熱控制主板

            •

            產品詳情

            1 15-25kW電磁加熱控制板結構
            1.1 面板結構圖
            4數碼面板圖:
            5個狀態指示燈                       四位數碼顯示     方向控制鍵

            1.2 半橋15-25KW電磁加熱控制板結構圖
            ,下圖是半橋控制結構圖以及接口說明:
            控制電源輸入端   霍爾/高頻互感器  模塊驅動端一   模塊驅動端二

            風扇電源輸入接口

            風扇口一

            風扇口二

            數碼顯示接口

            調功變阻器

            散熱片溫度傳感器

            線盤溫度傳感器

            溫控開關接口(2個)

            1.3 全橋結構圖

            霍爾/高頻互感器  模塊驅動端一            模塊驅動端二  控制電源輸入端  2個風扇接口

            數碼顯示接口

            調功變阻器接口

            散熱片溫度傳感器

            線盤溫度傳感器

            溫控開關接口(2個)

            風扇電源輸入接


            接口說明:
            1、 控制板電源輸入端: 這個端口接入從整流橋整流后的直流電壓,約530V,有極性(有標示),正負極不要接反。
            2、 霍爾(左可選)/高頻互感器接入端:如果精確測量電流和恒流功能,則需要接入左邊霍爾電流傳感器(4Pin);右邊的2Pin接入高頻互感器。注意腳位一定不能接錯。
            3、 模塊驅動端一:左正右負。
            4、 模塊驅動端二:左負右正。
            5、 風扇電源接入口:交流風扇的電源輸入端,接入交流380V;
            6、 風扇口一:  接380VAC風扇的插頭;
            7、 風扇口二:  接380VAC風扇的插頭;
            8、 數碼顯示接口: 接數碼管5PIN插頭;
            9、 調功變阻器(可選):接可調電阻,通過調節可調電阻來調節功率;
            10、模塊散熱片溫度傳感器: 接散熱片溫度傳感器插頭,沒有極性;
            11、線盤溫度傳感器:接測線盤溫度的傳感器插頭,沒有極性;
            12、溫控開關接口:接溫控開關插頭,也可接普通開關,用于手動啟動和關閉,上下兩個插口串聯,若只使用一個開關,則可以短路掉其中一個。注:3PIN的插口只使用1,2腳。
            2 面板操作說明
            2.1 數碼顯示的安裝
            數碼顯示板的5Pin線連接到控制板的接口8(數碼顯示接口)上,注意不要插反。控制板上插座的缺口向外。若在環境惡劣或震動較大的環境下工作,最好把插頭插座用高溫熱熔膠固定,以免接觸不良。
            數碼管的連接線不要與大電流的線繞在一起,以免引起干擾;
            數碼面板固定在金屬機箱上時,板上元件的金屬部分不要離機箱金屬殼太近,或用絕緣物隔開。
            2.2 狀態顯示
            本機器包括三種顯示狀態,分別是待機狀態,正常工作狀態和報警狀態:
            1, 待機狀態:上電瞬間或溫控器開關斷開時,處于待機狀態,此時四位數碼管會閃爍顯示橫線“- - - - ”,加熱器不工作,此時若按左右鍵,會顯示相應模式,3秒后恢復待機顯示。
            2, 工作狀態:上電后,閉合溫控開關,模式顯示檔位,按左右鍵可以選擇模式。
            3, 報警狀態:閃爍顯示報警碼,蜂鳴器一秒響一次。
            2.3 顯示模式選擇
            上電后,默認顯示檔位最高檔,檔位指示燈亮,按左右鍵時可以轉換顯示模式,從左到右,依次是:工作頻率、散熱片溫度、工作電流、輸入電壓和檔位(見面板結構圖),轉換時指示燈會隨著轉移,當轉換到某個模式時,數碼管將顯示相應的參數值。
            2.4 檔位的設定(對應某些機型)
            調節左右鍵,把顯示調到檔位模式,然后按上下鍵,即可調節輸出功率,共5個檔位,最高檔5檔功率最大。
            有些機型檔位由變阻器調節,此時,上下鍵無效。
            2.5  報警顯示碼對度表

            顯示

            聲音

            故障原因

            閃爍顯示 ----

            待機(溫控器斷開)

            閃爍顯示 –E1-

            一秒一次

            外部驅動故障

            閃爍顯示 –E2-

            一秒一次

            溫度傳感器故障(過溫或斷路)

            閃爍顯示 –E3-

            一秒一次

            過電流故障

            閃爍顯示 –E4-

            一秒一次

            低電流故障

            閃爍顯示 –E5-

            一秒一次

            線圈不匹配

            閃爍顯示 –E6-

            一秒一次

            電壓過低(部分機型)

            閃爍顯示 –E7-

            一秒一次

            線盤溫度過高(部分機型)

            閃爍顯示 –E8-

            一秒一次

            電壓過高(部分機型)

            注:如果使用單個數碼顯示,則報警碼閃爍顯示 – 1 2 3 4 5 6 7
            報警信號說明:
            1,  如果出現外部故障(-E1-),應該馬上關機,檢查驅動和模塊是否正常,修理后,用隔離變壓器測試正常后開機測試;
            2,  傳感器故障(-E2-)分兩種情況,一種可能的問題是傳感器沒接或接觸不良,另一種是溫度散熱片溫度過高(超過75℃),等溫度降至65℃恢復正常工作,個別機型70℃時預報警,在到達75℃前不自動停機,只報警。
            3,  正常工作頻率一般在13KHZ至22KHZ之間,如果頻率不在該范圍內,可調整線圈匝數,另外需要提醒的是,低檔位工作時頻率超過22KHz是正常的。
            3 電磁加熱控制板安裝說明
            3.1 外圍器件的安裝
            1,  霍爾傳感器的安裝:注意霍爾傳感器是有方向性的,電流方向與霍爾元件上的三角形箭頭方向相同;
            2,  高頻互感器安裝:高頻互感器安裝也是有固定方向的,否則工作會不正常。
            3,  有對接口的外圍件的安裝:控制板上插座的開口向外,插頭插入插座的方向要正確,在震動比較大使用環境下,插頭插座需要用高溫熱熔膠來固定,防止震動中接觸不良。
            3.2 工作基本參數
            工作電壓范圍: 320VAC – 420VAC
            頻率范圍: 4KHz ~ 40 KHz (正常全功率工作頻率為13KHz至22KHz)
            額定輸入電流: 15A(10KW)  45A(30KW) 60A(40KW)  75A(50KW)
            3.3 線圈電感量確定
            線圈的電感量可參考下面的表格提供的參數來繞制,電感量相差太遠或直徑不合適都會使得加熱器工作不正常。根據不同的用途,參數會略有不同。另外,多臺機器一同工作時,不同機器的線圈相隔20CM以上,以免互相干擾。
            半橋型:

            功率(KW)

            電感量(UH)

            電感線圈尺寸(MM2)

            線圈長度(M)

            8

            180 ~ 200

            6

            33 ~ 35

            10

            150 ~ 180

            10

            33 ~ 34

            15

            110 ~ 130

            16

            30

            20

            80 ~ 100

            16 ~ 20

            28 ~29

            25

            70 ~ 90

            25

            26 ~ 27

            全橋型:

            功率(KW)

            電感量(UH)

            電感線圈尺寸(MM2)

            線圈長度(M)

            30

            180 ~ 200

            16 ~ 20

            41 ~ 45

            40

            160 ~ 180

            16 ~ 20

            40 ~ 43

            50

            130 ~ 150

            25

            36 ~ 39

            3.4 線圈的繞制
            線圈的繞制方法根據各使用情況和功率的差異稍有不同,絕大部分情況下,繞制方法如下圖所示:繞線之前先包上約25mm厚的保溫棉,每繞一段,留10到20CM間隔再繞下一段,溫控器測溫探頭可以固定在間隔區。

            3.5 機芯的調試
            上電前接好外圍線路,檢查線路是否有短路、斷路以及線頭松動等,上電后,蜂鳴器響一聲,進入待機狀態,短路溫控器接口(溫控器可以用普通開關替代),機芯開始工作,如果沒有接調功的變阻器,則默認顯示5檔,待完全啟動后,按顯示板的左右鍵,選擇頻率,若頻率低于12,則需要減少線圈匝數;若高于22,則需要增加線圈匝數,保證在最高檔位時,頻率在15左右為最佳。有些應用場合電感量會隨著溫度變化而有較大變化,這種情況下要保證在溫度到達后能有最佳的工作頻率。如果有條件,對改電路有較專業的了解,可以在上電之前用100W以上的隔離變壓器先測試,用示波器觀察波形和頻率。
            對于購買機芯的用戶,只需接入三相輸入、線圈以及開關控制端即可,開關控制端即溫控接口,是開關量,可接溫控器,也可以直接接開關,短接時工作。
            4 其他注意事項
            4.1 機箱的布局和安裝
            1,  機箱內各元件和控制板需合理擺放,高低壓部分要分開;
            2,  箱內布線要合理,控制線和大電流走線不能繞在一起,避免干擾;
            3,  機箱要有良好的接地,防止靜電和雷擊;
            4,  面板電路與大地(機箱)間可以接高壓電容,提供放電通路;
            5,  電容、模塊以及連接線要固定緊密,保證良好的接觸,防止接頭發熱。
            4.2 使用環境及維護
               正常的15-25kW電磁加熱控制板工作溫度范圍: -20℃ ---50℃;
            加熱器電壓高、電流大,機芯的散熱非常重要,請盡量避免在潮濕、多塵的環境下使用;
            另外,電磁加熱設備需定期維護:清理灰塵,加固固定螺絲,更換老化的線路。
